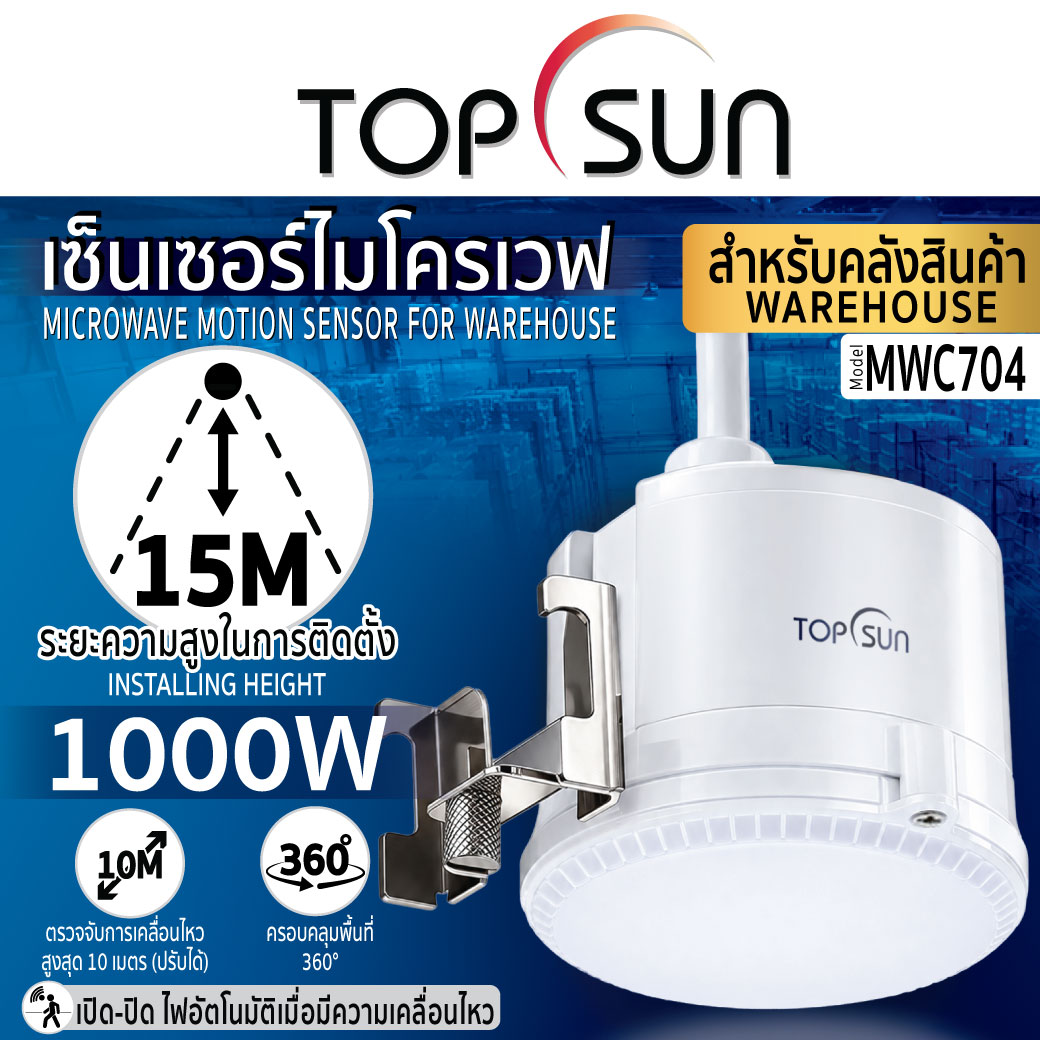

เซ็นเซอร์ไมโครเวฟคลังสินค้า รุ่น MWC704 TOPSUN

Microwave Motion Sensor for Warehouse model MWC704 TOPSUN

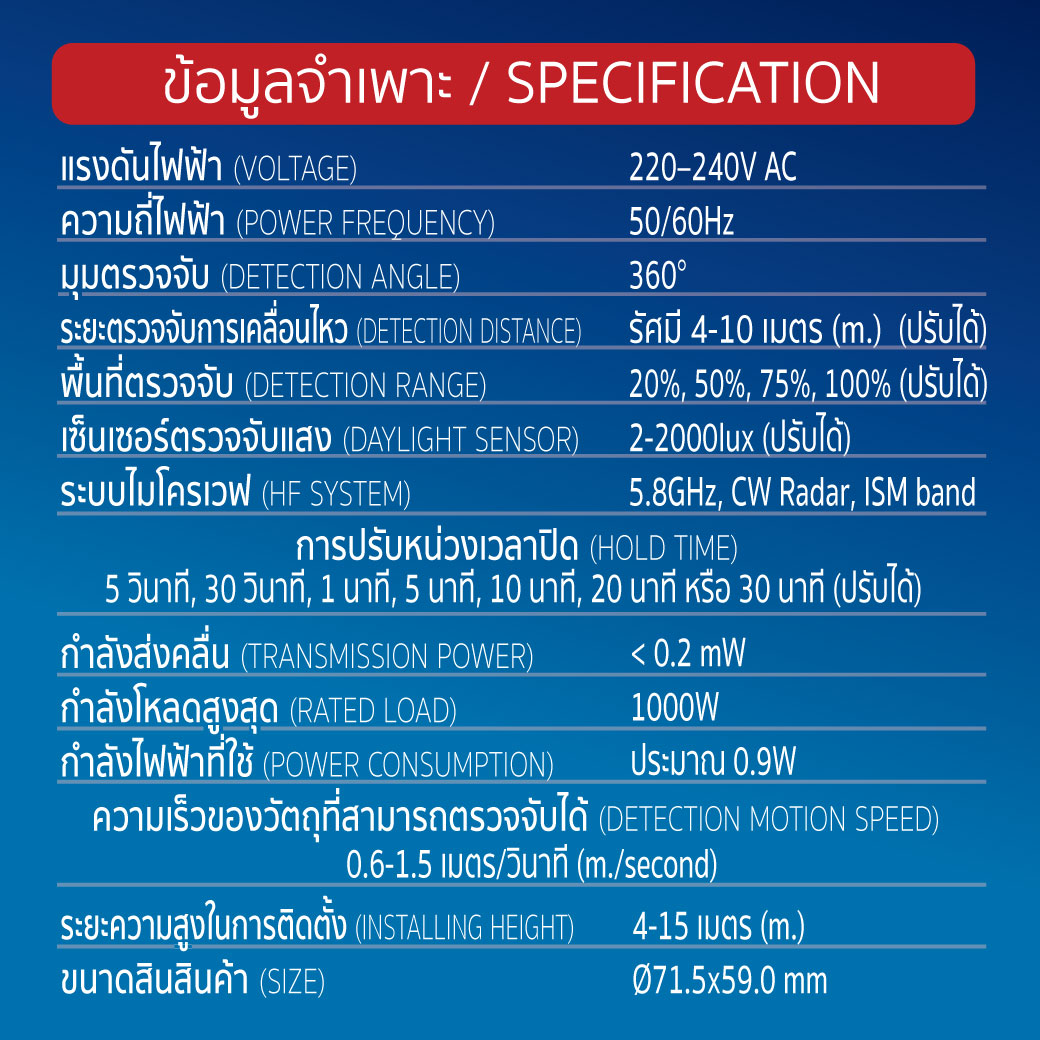

คุณสมบัติผลิตภัณฑ์

• เซ็นเซอร์ไมโครเวฟคลังสินค้า รุ่น MWC704 TOPSUN เซ็นเซอร์ไมโครเวฟเปิด-ปิดไฟแบบอัตโนมัติ ตรวจจับความเคลื่อนไหวด้วยคลื่นแม่เหล็กไฟฟ้าความถี่สูง
• สามารถควบคุมการเปิด-ปิดไฟแบบอัตโนมัติ เพื่อช่วยประหยัดพลังงาน
• เซ็นเซอร์ไมโครเวฟ รุ่น MWC704 TOPSUN สามารถตรวจจับความเคลื่อนไหวมุมกว้าง 360° ในระยะสูงสุด 10 เมตร
• ปรับระดับแสงสว่างตรวจจับได้ตั้งแต่ 2 ถึง 2000 lux (ปรับได้ทั้งกลางวัน/กลางคืน)
• ระยะตรวจจับความเคลื่อนไหว รัศมี 4–10 เมตร (ปรับได้)
• พื้นที่ตรวจจับ 20%, 50%, 75%, 100% (ปรับได้)
• ช่วงองศาในการตรวจจับ 360°
• ความสูงในการติดตั้ง 4-15 เมตร
• ความเร็วในการตรวจจับการเคลื่อนไหว 0.6–1.5 เมตร/วินาที (m./second)
• การปรับหน่วงเวลาปิด 5 วินาที, 30 วินาที, 1 นาที, 5 นาที, 10 นาที, 20 นาที หรือ 30 นาที (ปรับได้)
• แรงดันไฟฟ้า 220V/AC
• ความถี่ไฟฟ้า 50/60Hz
• กำลังโหลดสูงสุด 1000W
• กำลังไฟฟ้าที่ใช้ ประมาณ 0.9W
• ระบบไมโครเวฟ (HF System) 5.8GHz, CW Radar, ISM band
• กำลังส่งคลื่น (Transmission Power) < 0.2 mW
• ขนาดสินค้า Ø71.5x5.9 มม.
• น้ำหนักสินค้า 230 กรัม

วิธีใช้ / HOW TO USE

• ติดตั้งเซ็นเซอร์เปิด - ปิดไฟอัตโนมัติ ในพื้นที่ที่ต้องการ
• INSTALL THE SENSOR CONTROL AUTOMATIC THE LIGHT IN AREA THAT YOU WANT.

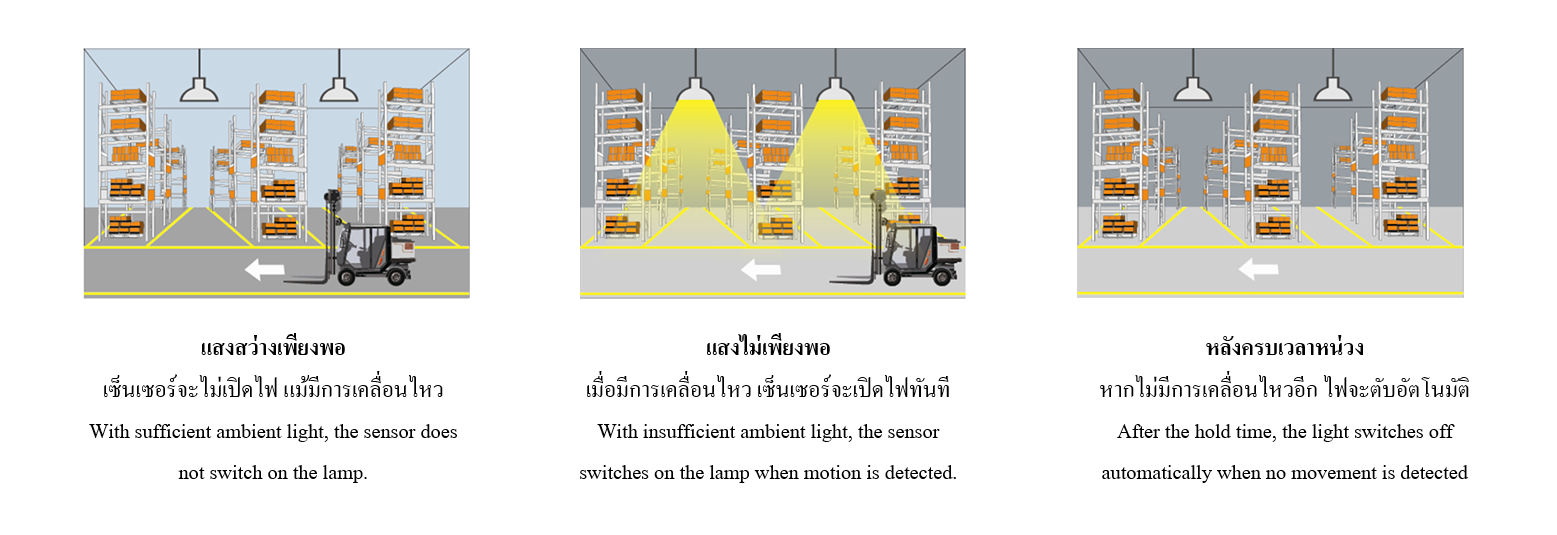

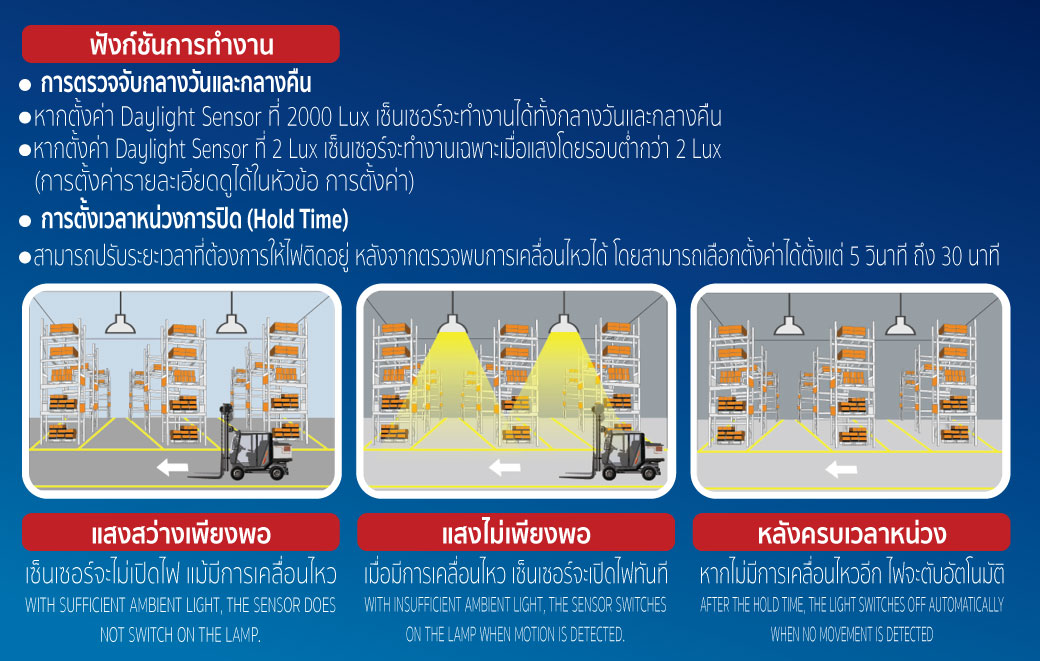

ฟังก์ชันการทำงาน

• การตรวจจับกลางวันและกลางคืน
  • หากตั้งค่า Daylight Sensor ที่ 2000 Lux เซ็นเซอร์จะทำงานได้ทั้งกลางวันและกลางคืน
  • หากตั้งค่า Daylight Sensor ที่ 2 Lux เซ็นเซอร์จะทำงานเฉพาะเมื่อแสงโดยรอบต่ำกว่า 2 Lux (การตั้งค่ารายละเอียดดูได้ในหัวข้อ การตั้งค่า)
• การตั้งเวลาหน่วงการปิด (Hold Time)
  • สามารถปรับระยะเวลาที่ต้องการให้ไฟติดอยู่ หลังจากตรวจพบการเคลื่อนไหวได้ โดยสามารถเลือกตั้งค่าได้ตั้งแต่ 5 วินาที ถึง 30 นาที

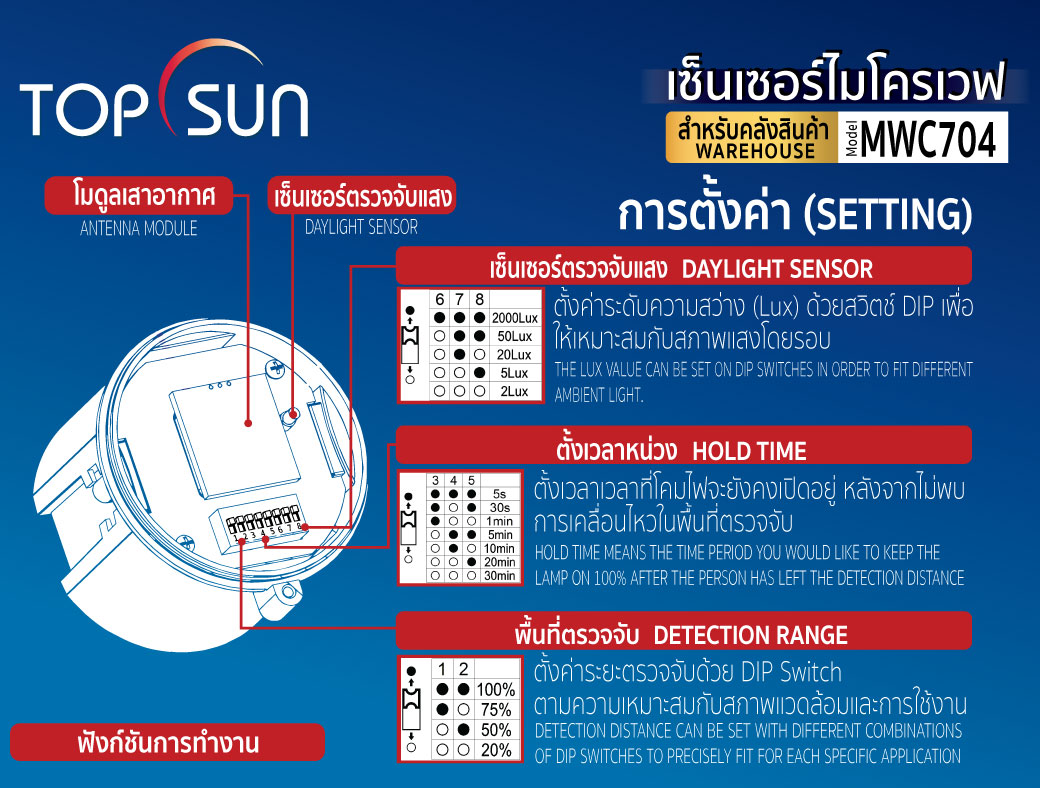

การตั้งค่า (Settings)

• Detection Range (พื้นที่ตรวจจับ) - ตั้งค่าระยะตรวจจับด้วย DIP Switch ตามความเหมาะสมกับสภาพแวดล้อมและการใช้งาน
• Hold Time (เวลาหน่วง) - ตั้งเวลาเวลาที่โคมไฟจะยังคงเปิดอยู่ หลังจากไม่พบการเคลื่อนไหวในพื้นที่ตรวจจับ
• Daylight Sensor (เซ็นเซอร์ตรวจจับแสง) - ตั้งค่าระดับความสว่าง (Lux) ด้วยสวิตช์ DIP เพื่อให้เหมาะสมกับสภาพแสงโดยรอบ

วิธีทดสอบ

• เลื่อนสวิตช์ทุกตัวไปที่ตำแหน่ง "ON" (ตำแหน่งด้านบน) จากนั้นจ่ายไฟให้กับเซ็นเซอร์ ไฟที่ต่อกับเซ็นเซอร์จะติดทันที และจะดับอัตโนมัติภายในประมาณ 5 วินาที หลังจากนั้น เมื่อเซ็นเซอร์ตรวจพบการเคลื่อนไหว จะเริ่มทำงานตามปกติ
• หากเซ็นเซอร์ตรวจพบการเคลื่อนไหวอีกครั้งในระหว่างที่กำลังนับเวลา Hold Time ระบบจะเริ่มนับเวลาใหม่ตั้งแต่ตรวจพบการเคลื่อนไหวครั้งล่าสุด
• เลื่อนสวิตช์ Daylight Sensor โดยเลื่อนสวิตช์ทั้ง 3 ตัวไปยังตำแหน่งที่กำหนดสำหรับ 2 Lux (ตามตารางการตั้งค่า DIP Switch) หากแสงโดยรอบต่ำกว่า 2 Lux เมื่อมีการเคลื่อนไหว เซ็นเซอร์จะเปิดไฟ

ปัญหาที่พบและวิธีแก้ไข

โหลด (หลอดไฟ) ไม่ทำงาน

1. ตรวจสอบแหล่งจ่ายไฟและหลอดไฟ (LOAD)
2. มีไฟแสดงสถานะเปิดอยู่หลังจากตรวจจับหรือไม่ ถ้าหากเปิดอยู่ ควรตรวจสอบหลอดไฟ
3. หากไฟแสดงสถานะไม่ได้เปิดอยู่หลังจากตรวจจับแล้ว โปรดตรวจสอบปุ่มปรับแสงทำงานสอดคล้องกับ สภาวะแสงโดยรอบหรือไม่
4. ตรวจสอบแรงดันไฟฟ้าของหลอดไฟ ตรงกับแหล่งจ่ายไฟหรือไม่

ประสิทธิภาพในการตรวจจับต่ำ:

1. โปรดตรวจสอบด้านหน้าของเซ็นเซอร์ไม่ควรมีวัตถุหรือสิ่งกีดขวาง จะทำให้มีผลต่อการรับสัญญาณของเซ็นเซอร์
2. โปรดตรวจสอบแหล่งที่มาของสัญญาณอยู่ในระยะตรวจจับหรือไม่
3. โปรดตรวจสอบระยะความสูงในการติดตั้ง

เซ็นเซอร์ไม่สามารถปิดไฟได้:

1. บริเวณนั้นมีสัญญาณการเคลื่อนไหวอย่างต่อเนื่อง อยู่ในรัศมีการตรวจจับ
2. ตั้งค่าเวลาหน่วงปิดนานเกินไป
3. กำลังของหลอดไฟ (LOAD) และแหล่งจ่ายไฟ ไม่สอดคล้องกันกับคู่มือการใช้งาน

ข้อแนะนำ

• ควรให้ช่างไฟฟ้าหรือผู้เชี่ยวชาญในการติดตั้งอุปกรณ์
• ไม่ควรติดตั้งบนพื้นที่ไม่เรียบสม่ำเสมอหรือสั่นคลอน
• ด้านหน้าของเซ็นเซอร์ไม่ควรมีวัตถุหรือสิ่งกีดขวาง ที่ทำให้มีผลกระทบต่อประสิทธิภาพในการตรวจจับ
• หลีกเลี่ยงการติดตั้งที่ใกล้โลหะและกระจกซึ่งอาจส่งผลกระทบต่อการทำงานเซ็นเซอร์
• เพื่อความปลอดภัย ไม่ควรเปิดฝาอุปกรณ์ภายในเซ็นเซอร์ หากพบว่ามีปัญหาหลังจากติดตั้ง ควรสอบถามผู้จำหน่าย
• เพื่อหลีกเลี่ยงความเสียหายที่ไม่คาดคิดของเซ็นเซอร์ ควรเพิ่มอุปกรณ์กันไฟกระชาก 6A เมื่อติดตั้งเซ็นเซอร์ไมโครเวฟ

คำเตือน (WARNING)

• อ่านคำเตือนและข้อแนะนำทั้งหมด เพื่อความปลอดภัย
• การไม่ปฏิบัติตามคำเตือน และข้อแนะนําอาจได้รับบาดเจ็บอย่างร้ายแรง
